제품 상세 정보:
결제 및 배송 조건:
|
| 가로 주사 범위: | 360' × 엔 | 수직 스캔 범위: | -10' ~190' |
|---|---|---|---|
| 지향 정밀도: | 0.1' | 주사 방식: | PPI, RHI, DBS, LOS와 프로그램 스캔 |
| 실시간 데이터 출력 형태: | 선택적인 프로피버스 DP / 모드 버스 TCP / 깡통 | 원거리 통신: | 1000BASE TX 또는 4G 원격 엑세스 |
| 작동 온습도: | 그렇게 하도록 (신장가능한 -25~+50C - 40~+60C), 5%~100% RH | IP 보호 클래스: | IP54, 코어 모듈 IP66을 수용하기 |
| 방식 등급: | C4 | 생존 풍속: | 70m/s (피트까지 또는 와이어 로프에 의해 고쳐집니다) |
| 일하는 높이: | ≤3500m | 실행 파워 소비: | ≤1kW |
| 지나서 강화됩니다: | 110VAC±20% 또는 220VAC±20%, 50Hz±10% | 사이즈: | 800mm*650mm*11 30 밀리미터 |
| 하이 라이트: | 프로피버스 DP 라이더 바람 센서,OEM 라이더 바람 센서,맘보 3D 라이더 풍속 |
||
각도 분해능 0.1'
1, 제품 소개

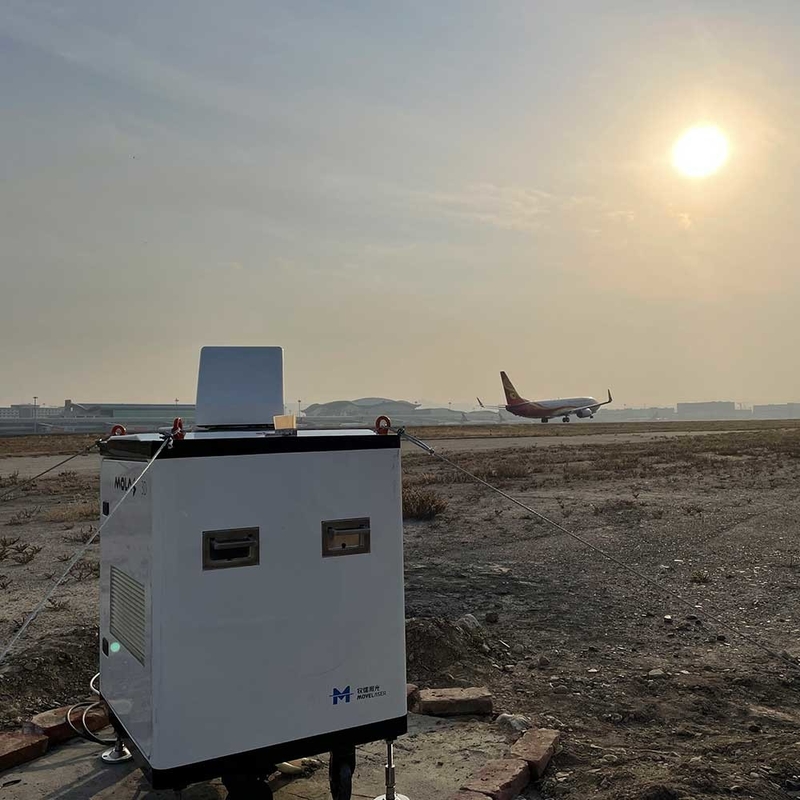

맘보 3D는 주로 5 메이저 유닛으로 구성됩니다 :
3 차원 스캐너 : 레이더 위에 반구체의 어떠한 방향에 레이저 빔의 방사 방향과 리턴 광 핵심의 수신 방향을 만드세요
삽입되세요 : 시준 레이저 빛
레이저 : 단일 주파수 고에너지 레이저를 발생시키고, 간섭 검출 링크를 통합합니다
전자 제어 장치 : 검출 신호를 수집하고 처리하고 분명한 풍속을 출력하고, 전체 기계의 연산 제어, 환경 감시, 통신, 데이터 스토리지, 기타 등등을 실행에 옮기세요
전원 장치 : 정전 뒤에 레이더에 대한 피해를 막기 위해 전원 공급기 전환을 수행하고, 전체 기계의 전원 공급기를 분배하고 모니터링하고, 백업 배터리를 갖추고 있습니다
2, 성능 파라미터
| 기본 매개변수 | |
| 가시선 검출 거리 | 10 킬로미터 (전형적 경우) |
| 거리 결정 | 선택적인 30m/45m/60m/75m |
| 누적시간 | 선택적인 0.5s/1s/2s/4s/8s |
| 광선 풍속 측정 범위 | - 75~+75 초당 미터 |
| 광선 풍속 측정 정확도 | 0.1m/s |
| 거리 레이어의 수 | 최고 300 |
| 가로 주사 범위 | 360' × 엔 |
| 수직 스캔 범위 | -10' ~190' |
| 지향 정밀도 | 0.1' |
| 주사 방식 | PPI, RHI, DBS, LOS와 프로그램 스캔 |
| 실시간 데이터 출력 형태 | 선택적인 프로피버스 DP / 모드 버스 TCP / 깡통 |
| 원거리 통신 | 1000BASE TX 또는 4G 원격 엑세스 |
| 환경 요소 | |
| 작동 온습도 | (-40~+60C에 신장가능한) -25~+50C, 5%~100% RH |
| IP 보호 클래스 | IP54, 코어 모듈 IP66을 수용하기 |
| 방식 등급 | C4 |
| 생존 풍속 | 70m/s (피트까지 또는 와이어 로프에 의해 고쳐집니다) |
| 일하는 높이 | ≤3500m |
| 다른 매개 변수 | |
| 실행 파워 소비 | ≤1kW |
| 지나서 강화됩니다 | 110VAC±20% 또는 220VAC±20%, 50Hz±10% |
| 사이즈 | 800mm*650mm*11 30 밀리미터 |
| 중량 | ≤150kg |
| 접근성 | |
| GNSS 기능성 | GPS / 베이두를 지원하세요 |
| 시보업무 | NTP 타이밍 또는 GPS / 베이두 타이밍 |
3, 3D 주사 도플러 바람 라이더의 계통도
