제품 상세 정보:
결제 및 배송 조건:
|
| Survival Wind Speed: | 75m/s | Range: | 70m ~ 750m (NL750) |
|---|---|---|---|
| Survival Temperature: | -40°C ~ 65°C (power Outage) / -45°C ~ 65°C (power Ups) | Acceleration Range: | -0.5g ~ 0.5g |
| Maximum Humidity: | 100% (extravaginal) / 95% (inside The Cabin) | Weight(Optical Head): | ≤17.5kg |
| IP(Optical Head): | IP67 | Weight(Data Unit): | ≤3.6kg |

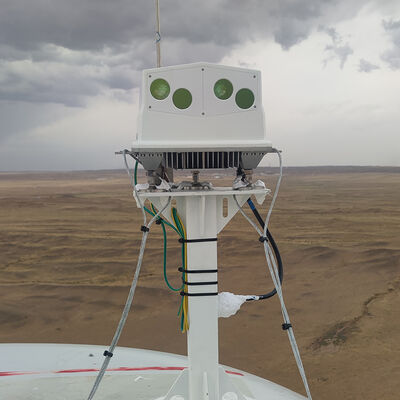

Molas NL 시리즈는 특히 지능형 풍력 발전 애플리케이션에 맞춰 당사가 독립적으로 개발한 최첨단 나셀 풍력 라이더 시스템을 대표합니다. 이 혁신적인 장치는 풍력 터빈 엔진실 꼭대기에 전략적으로 설치되는 레이저 기반 원격 감지 장비입니다. 이는 레이저 도플러 주파수 편이 원리에 기반을 둔 일관된 감지 아키텍처를 활용합니다. 레이저 펄스를 방출하고 대기 에어로졸에서 후방 산란된 신호를 분석함으로써 시스템은 NL200의 경우 50m ~ 200m, NL400의 경우 최대 400m, NL500의 경우 500m, NL750 모델의 경우 70m ~ 750m 범위의 거리에서 고정밀 벡터 풍장 측정을 제공하며, 모두 회전익 평면 앞에서 측정됩니다.
이 고급 LiDAR 시스템은 4Hz의 데이터 새로 고침 빈도로 작동하면서 최대 10개의 동시 측정 레이어를 지원할 수 있습니다. 0.1m/s의 풍속 정확도와 ±0.5° 이내의 풍향 정확도를 자랑하여 동적 바람 변동을 정밀하게 모니터링할 수 있습니다. Molas NL 시리즈는 네 가지 빔 구성을 제공합니다. 모든 모델의 수평 각도는 30°이고 수직 각도는 NL200의 경우 25° 또는 10°, NL400, NL500 및 NL750 변형의 경우 10°입니다. 이러한 구성은 다양한 터빈 및 현장 조건에서 최적의 공간 적용 범위를 보장합니다.
터빈의 주 제어 시스템과의 통합은 Profibus DP, Modbus TCP, Modbus RTU 및 CANOPEN과 같은 여러 산업용 통신 프로토콜에 대한 지원으로 원활하게 이루어집니다. 이 연결은 실시간 바람 미리보기 데이터를 제공하여 고급 피드포워드 제어 전략을 강화합니다. 결과적으로 터빈은 바람이 로터에 도달하기 전에 사전에 피치와 요를 조정할 수 있어 극한 부하와 피로 부하를 크게 줄이는 동시에 연간 에너지 생산량(AEP)을 향상시킬 수 있습니다. 피드포워드 제어 외에도 Molas NL 시리즈는 요 오정렬을 수정하고, 기존 기상 마스트를 대체할 전력 곡선을 확인하고, 항적을 감지 및 분석하고, 전체 풍력 발전 단지에 걸쳐 지능적인 협력 제어를 가능하게 하는 데 중요한 역할을 합니다.
까다로운 환경을 견딜 수 있도록 설계된 이 시스템은 IP67 등급의 광학 헤드와 IP65 등급의 데이터 처리 장치를 갖추고 있습니다. 부식 방지 기능은 ISO C5 표준을 충족하므로 해상, 육상, 습도가 높거나 염수 분무 조건에 매우 적합합니다. 작동 온도 범위는 -40°C ~ +60°C이며, 정전 시 생존 기능은 -40°C ~ +65°C, 전원 공급 시 -45°C ~ +65°C입니다. 최대 75m/s의 생존 풍속을 견딜 수 있으며 3,500m에 달하는 고도에서 작동할 수 있습니다. 광학 헤드의 무게는 17.5kg을 넘지 않으며, 데이터 장치의 무게는 최대 3.6kg으로 설치가 용이하고 크레인 관련 비용을 줄이는 데 도움이 됩니다.
견고한 구조, 탁월한 측정 정밀도 및 다양한 연결 옵션을 갖춘 Molas NL 시리즈는 기존 풍속 측정 기기의 역할을 뛰어넘습니다. 이는 지능형 풍력 발전소 운영의 기초 역할을 하여 운영자가 효율성을 높이고 유지 관리 비용을 낮추며 재생 에너지 부문에서 지속 가능한 경쟁 우위를 유지할 수 있도록 해줍니다.
우리 시스템은 진정한 앞바람 측정 기능을 제공하여 풍향과 속도를 정확하게 감지합니다. 향상된 신뢰성을 위해 원활한 전송 및 로컬 저장 기능을 통해 실시간으로 데이터를 캡처할 수 있습니다.
측정은 초당 최대 0.1미터의 속도와 0.5도의 방향 정확도를 자랑합니다. 또한 이 장치는 높은 샘플링 속도로 작동하므로 여러 거리 레이어와 광범위한 측정 범위에 걸쳐 자세한 바람 분석이 가능합니다.
이 장치는 4빔, 3차원 측정 기술을 사용하여 바람 데이터 수집의 정확성과 포괄성을 크게 향상시킵니다. 지능형 구성은 설정을 단순화하고 다양한 조건에서 최적의 성능을 보장합니다.
유지 관리의 용이성을 염두에 두고 설계된 이 시스템은 다양한 환경에 걸쳐 높은 적용성을 제공하고 기존 인프라 및 기술과의 뛰어난 호환성을 제공합니다.
| IP(광학 헤드) | IP67 |
| 최대 습도 | 100%(질외) / 95%(캐빈 내부) |
| 생존 온도 | -40°C ~ 65°C(정전) / -45°C ~ 65°C(전원 켜기) |
| 가속 범위 | -0.5g ~ 0.5g |
| 범위 | 70m ~ 750m (NL750) |
| 무게(광학 헤드) | 17.5kg 이하 |
| 온도 범위 | -40°C ~ 60°C |
| 측정 레이어 | 10 |
| IP(데이터 단위) | IP65 |
| 무게(데이터 단위) | 3.6kg 이하 |
성능을 최적화하고 구조적 무결성을 보장하려면 블레이드에 작용하는 힘을 이해하는 것이 중요합니다. 블레이드 부하 분석은 응력 지점과 잠재적인 피로를 식별하는 데 도움이 되어 더 나은 설계 및 유지 관리 전략을 가능하게 합니다.
전력 곡선 테스트는 풍속과 터빈 전력 출력 사이의 관계를 측정합니다. 이 평가는 다양한 바람 조건에서 효율성과 작동 성능을 평가하는 데 필수적입니다.
후류 분석은 하류 장치에 영향을 미치는 터빈으로 인한 기류 교란을 검사합니다. 이러한 후류 효과를 연구함으로써 터빈 배치를 최적화하고 전체 농장 에너지 생산량을 향상시킬 수 있습니다.
요 보정은 바람의 방향을 정확하게 향하도록 터빈의 방향을 조정합니다. 적절한 요 제어는 에너지 포착을 극대화하고 정렬 불량 손실을 최소화하여 기계적 마모를 줄입니다.
지능형 그룹 제어 시스템은 풍력 발전 단지 내의 여러 터빈을 조정하여 집단적 성능을 향상시킵니다. 고급 알고리즘을 통해 이러한 시스템은 전력 출력을 최적화하고 항적 간섭을 줄이며 운영 효율성을 높입니다.
